MATRIZES CILÍNDRICAS ORIENTÁVEIS SEM CABEÇA
MATRIZES CILÍNDRICAS ORIENTÁVEIS SEM CABEÇA - AR
| Código | D1 N5 | Z +0,02 | D4 MAX. | S +0,02 | X +0,02 | Y -0,01 | |
|---|---|---|---|---|---|---|---|
| MCOSCAR1 | 8 | 1 | 4 | 1.5 - 2.4 | 3.5 | 1 | Solicitar |
| MCOSCAR2 | 10 | 1 | 4.8 | 2.0 - 3.5 | 5 | 1 | Solicitar |
| MCOSCAR3 | 13 | 1.2 | 8 | 2.0 - 4.9 | 7 | 1.5 | Solicitar |
| MCOSCAR4 | 16 | 1.2 | 9.5 | 2.5 - 6.3 | 9 | 1.5 | Solicitar |
| MCOSCAR5 | 20 | 1.5 | 12 | 2.5 - 7.7 | 11 | 1.5 | Solicitar |
| MCOSCAR6 | 25 | 1.5 | 17.3 | 2.5 - 11.3 | 16 | 2.5 | Solicitar |
| MCOSCAR7 | 32 | 1.5 | 20.7 | 2.5 - 14.1 | 20 | 2.5 | Solicitar |
| MCOSCAR8 | 40 | 1.5 | 27.7 | 2.5 - 19.0 | 27 | 2.5 | Solicitar |
| MCOSCAR9 | 50 | 1.5 | 37 | 2.5 - 25.4 | 36 | 2.5 | Solicitar |

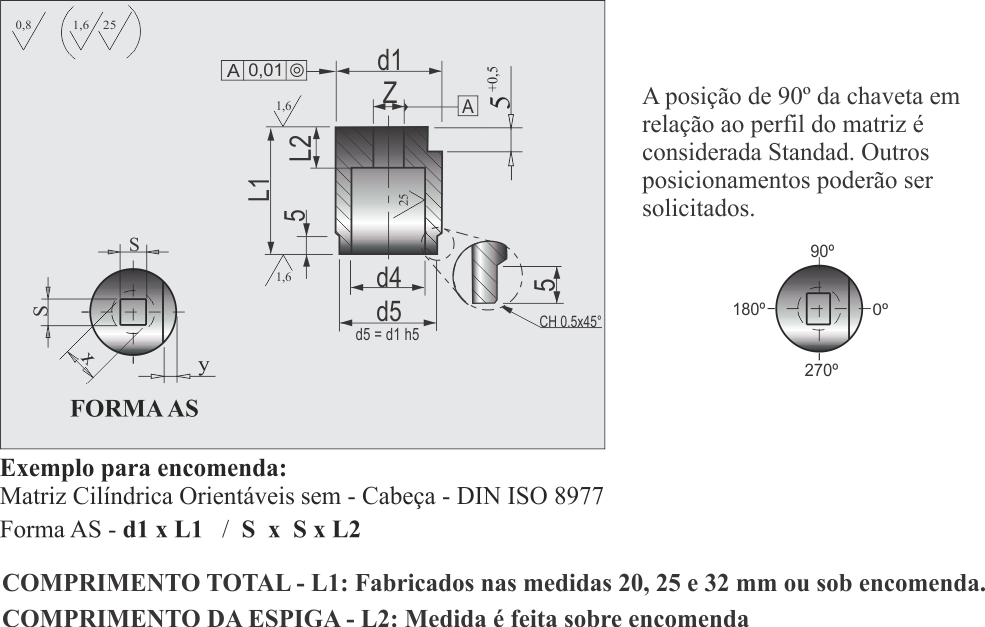

MATRIZES CILÍNDRICAS ORIENTÁVEIS SEM CABEÇA - AS
| Código | D1 N5 | Z +0,02 | D4 MAX. | S +0,02 | X +0,02 | Y -0,01 | |
|---|---|---|---|---|---|---|---|
| MCOSCAR1 | 8 | 1 | 4 | 1.5 - 2.4 | 3.5 | 1 | Solicitar |
| MCOSCAR2 | 10 | 1 | 4.8 | 2.0 - 3.5 | 5 | 1 | Solicitar |
| MCOSCAR3 | 13 | 1.2 | 8 | 2.0 - 4.9 | 7 | 1.5 | Solicitar |
| MCOSCAR4 | 16 | 1.2 | 9.5 | 2.5 - 6.3 | 9 | 1.5 | Solicitar |
| MCOSCAR5 | 20 | 1.5 | 12 | 2.5 - 7.7 | 11 | 1.5 | Solicitar |
| MCOSCAR6 | 25 | 1.5 | 17.3 | 2.5 - 11.3 | 16 | 2.5 | Solicitar |
| MCOSCAR7 | 32 | 1.5 | 20.7 | 2.5 - 14.1 | 20 | 2.5 | Solicitar |
| MCOSCAR8 | 40 | 1.5 | 27.7 | 2.5 - 19.0 | 27 | 2.5 | Solicitar |
| MCOSCAR9 | 50 | 1.5 | 37 | 2.5 - 25.4 | 36 | 2.5 | Solicitar |
MATRIZES CILÍNDRICAS ORIENTÁVEIS SEM CABEÇA - AO
| Código | D1 N5 | Z +0,02 | D4 MAX. | S +0,02 | X +0,02 | Y -0,01 | |
|---|---|---|---|---|---|---|---|
| MCOSCAR1 | 8 | 1 | 4 | 1.5 - 2.4 | 3.5 | 1 | Solicitar |
| MCOSCAR2 | 10 | 1 | 4.8 | 2.0 - 3.5 | 5 | 1 | Solicitar |
| MCOSCAR3 | 13 | 1.2 | 8 | 2.0 - 4.9 | 7 | 1.5 | Solicitar |
| MCOSCAR4 | 16 | 1.2 | 9.5 | 2.5 - 6.3 | 9 | 1.5 | Solicitar |
| MCOSCAR5 | 20 | 1.5 | 12 | 2.5 - 7.7 | 11 | 1.5 | Solicitar |
| MCOSCAR6 | 25 | 1.5 | 17.3 | 2.5 - 11.3 | 16 | 2.5 | Solicitar |
| MCOSCAR7 | 32 | 1.5 | 20.7 | 2.5 - 14.1 | 20 | 2.5 | Solicitar |
| MCOSCAR8 | 40 | 1.5 | 27.7 | 2.5 - 19.0 | 27 | 2.5 | Solicitar |
| MCOSCAR9 | 50 | 1.5 | 37 | 2.5 - 25.4 | 36 | 2.5 | Solicitar |
